HƯỚNG DẪN THI CÔNG:
|  | ||
 |
| ||
|  | ||
 |
| ||
|  | ||
 |
| ||
|  | ||
 |
|
GIỚI THIỆU PHƯƠNG PHÁP LỢP NGÓI LÊN MÁI BÊ TÔNG
Trường hợp 1: Mái bê tông cốt thép đã có sẵn ( đã đúc mặt sàn xong) hoặc trong trường hợp cải tạo mái ,gỡ bỏ vật liệu lợp mái cũ và lợp ngói Pháp Onduvilla
Ghi chú:
1. Ngói Pháp Onduvilla
2. Thanh mè (lito) sắt hộp vuông 30mm, sơn chống rỉ
3. Thanh rui (cầu phong) sắt hộp vuông 30 mm, sơn chống rỉ
4. Sắt V 30 mm
5. Liên kết hàn vào thanh rui (cầu phong), sơn chống rỉ mối hàn
6. Liên kết thanh mè ( lito) vào thanh rui (cầu phong)
7. Tắc kê vít nở liên kết thanh rui (cầu phong) vào sàn mái bê tông cốt thép. Khoang lỗ xuống sàn bê tông với đường kính 5mm, sâu 40mm và với mật độ : theo chiều ngang 1 mét, theo chiều dọc 1 mét.
8. Mặt sàn mái bê tông cốt thép
Hình minh họa cách lợp ngói Pháp Onduvilla lên mái Bê Tông
Trường hợp 2: Đã đan cốt thép cho mái nhưng chưa đổ bê tông
- Trước khi đổ bê tông, chừa sắt chờ nhô lên khỏi mặt bê tông dự kiến với chiều cao bằng chiều cao của thanh Rui ( cầu phong). Bố trí sắt chờ theo mật độ 1 mét x 1 mét.
- Liên kết hàn thanh rui (cầu phong) vào sắt chờ và quét sơn chống rỉ.

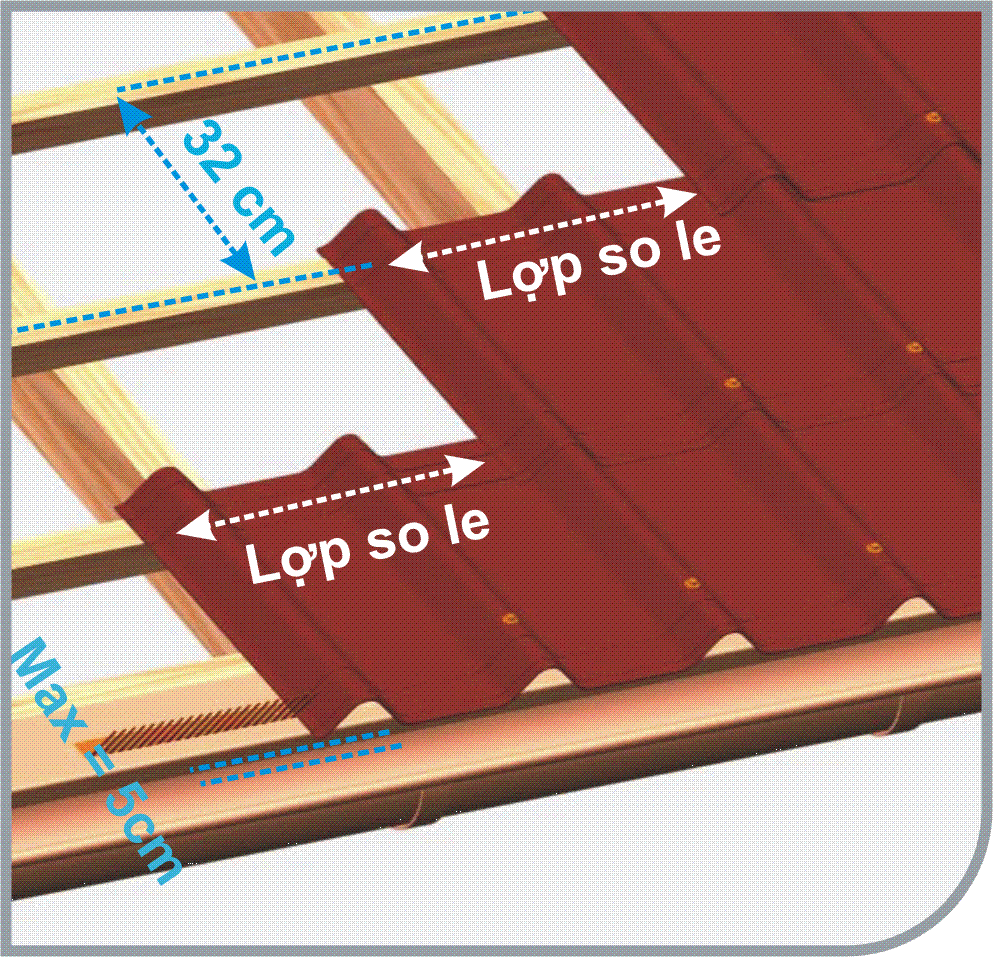

- Tiến hành chia thanh mè ( litô) với khoảng cách theo tim là 32 cm. Để tiến hành phân thanh mè (li tô) nhanh hơn, nên dùng 2 đoạn gỗ có chiều dài bằng chiều dài lọt lòng giữa 2 thanh mè ( litô) làm thước.
- Tiến hành lợp ngói Pháp Onduvilla như hướng dẫn.
An toàn lao động đối với thợ lợp mái - Làm việc trên cao
1./ Chỉ những ai hội đủ các điều kiện sau mới được làm công việc trên mái :
- Có độ tuổi lao động phù hợp với qui định nhà nước .
- Có chứng nhận đủ sức khoẻ của cơ quan y tế.
- Được đào tạo về nghề nghiệp và được chính thức giao làm công việc lợp mái.
- Được huấn luyện bảo hộ lao động và có chứng chỉ kèm theo.
2./ Khi làm việc phải sử dụng đúng và đủ các phương tiện bảo vệ cá nhân được cấp phát theo chế độ. Đặc biệt chú ý kiểm tra dây đai an toàn (dây, móc, khóa) hàng ngày trước khi sử dụng.
3./ Chỉ được làm việc trên mái sau khi đã đặt rào ngăn và biển cấm bên dưới xung quanh khu vực đang làm công việc đó để báo cho mọi người biết vùng nguy hiểm do vật liệu và dụng cụ có thể rơi xuống. Hàng rào ngăn phải đặt rộng ra ngoài mép mái theo hình chiếu bằng một khoảng cách 2m khi mái có độ cao không quá 7m và khoảng cách 3m khi mái có độ cao quá 7m.Vị trí lợp mái nếu nằm sát đường dây điện cao thế phải biện pháp bảo đảm an toàn (cúp điện, đề phòng người và vật liệu vi phạm hành lang an tcàn điện cao thế) và biện pháp đó phải thông báo cho mọi người cùng biết.
4./ Chỉ được làm việc trên mái sau khi đã kiểm tra kỹ tình trạng của xà gồ, cầu phong, litô và các phương tiện bảo đảm an toàn khác. Công nhân phải đeo dây đai an toàn và điểm buộc dây phải chắc chắn. Mái có độ dốc trên 25o phải có thang gấp (xếp) đặt qua bờ nóc để bảo đảm an toàn khi đi lại. Thang phải dược cố định chắc chắn vào công trình và có bề rộng không nhỏ hơn 30 cm.
5./ Chỉ được phép làm việc với các loại ngói, tấm lợp đáp ứng các yêu cầu kiểm tra về chất lượng theo qui định.
6./ Khi chuyển các tấm kích thước lớn lên mái phải chuyển riêng từng tấm một, đặt ngay vào vị trí dành cho nó và cố định tạm theo yêu cầu của thiết kế. Nếu sử dụng cẩu để chuyển cùng một lúc thì nhiều tấm lên mái thì phải sử dụng thiết bị chuyên dùng và qui định vị trí xếp đặt chúng trên mái sao cho bảo đảm an toàn. Khi có gió lớn phải tạm ngừng công việc lợp mái, đặc biệt là công việc chuyển các tấm lợp lên mái.
7./ Phải có biện pháp ngăn không cho dụng cụ đồ nghề lăn trượt xuống dưới khi đặt chúng trên mái (ví dụ dùng túi đựng).
8./ Chỉ được đi lại trên mái lợp bằng các tấm fibro xi măng hoặc trên lớp bê tông bọt cách nhiệt của mái khi có thang hay ván lót : nghiêm cấm đi trực tiếp trên fibro xi-măng và bê tông bọt ...
9./ Lắp mái đua, tường chắn mái, bờ mái, máng nước, ống khói, ống thoát nước, bậu cửa trời ... phải có giàn giáo hoặc giá đỡ đúng qui dịnh.
10./ Cuối ca (hay giờ giải lao) khi kết thúc công việc lợp mái phải chú ý cố định các tấm lợp, thu dọn hết các vật liệu dụng cụ trước khi xuống đất. Nếu xuống bằng thang phải kiểm tra độ ổn định của thang (độ nghiêng của thang so với mặt nằm ngang bằng 70o), nếu cần phải có người giữ chân thang và không cho phép người thợ xuống thang bằng cấch quay lưng về phía thang.
11./ Phải làm vệ sinh cá nhân trước khi ra về./.
Trích theo nguồn Website Cục An Toàn Lao Động - Bộ Lao Động Thương Binh & Xã Hội www.antoanlaodong.gov.vn
